電動自転車が突然故障｜10年使用のギュット・ミニDX
ある日、妻から一言。
「自転車壊れた」
対象はパナソニックの電動アシスト自転車
「ギュット・ミニ・DX」
2015年に購入したので——
使用歴10年。
元々は娘の保育園送迎用だったが、
今は買い物用としてほぼ毎日稼働。
なお昨年、バッテリーはリコール対象で新品交換済み。
👉 9年使ったバッテリーが無償新品化
これは普通に神対応。

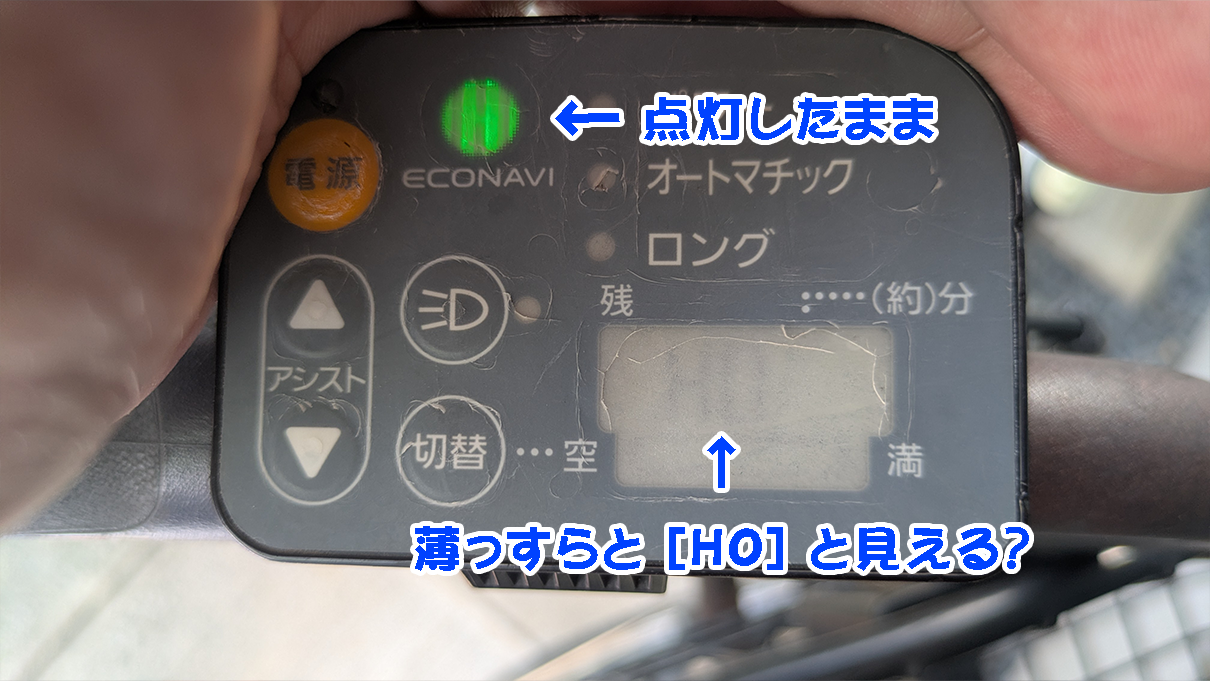

症状｜電源が入らない＆「H0」エラー表示
状態を確認すると——
・バッテリー空っぽ
・電源入らず
「ただの充電切れだろ」と思い、満充電して再セット。
……が、
・ECONAVIランプ点灯
・ボタン無反応
・モーター動かない
さらに液晶にはうっすらと——
「H0」表示。
本来はバッテリー残量が出る場所。
👉 明らかにエラー。
原因は手元スイッチ故障の可能性大
Panasonic公式のFAQを確認。
完全一致ではないが、
状況的にほぼこれ。
👉 手元スイッチの故障
ちなみに正式名称は「手元スイッチ」。
修理方針｜手元スイッチ交換で復活を狙う
結論：
👉 スイッチ交換すれば直るはず
……が問題発生。
部品がない｜生産終了モデルの壁
型番：NKS427S
すでに発売から10年。
👉 メーカー供給なし。
つまり新品は普通には手に入らない。
ヤフオクで新品を確保｜価格は約8,500円
仕方ないのでヤフオクへ。
中古もあったが、
👉 新品・送料無料：8,500円
を選択。
結果、翌日到着。
ヤフオク万歳！
故障原因の考察｜雨水侵入の可能性

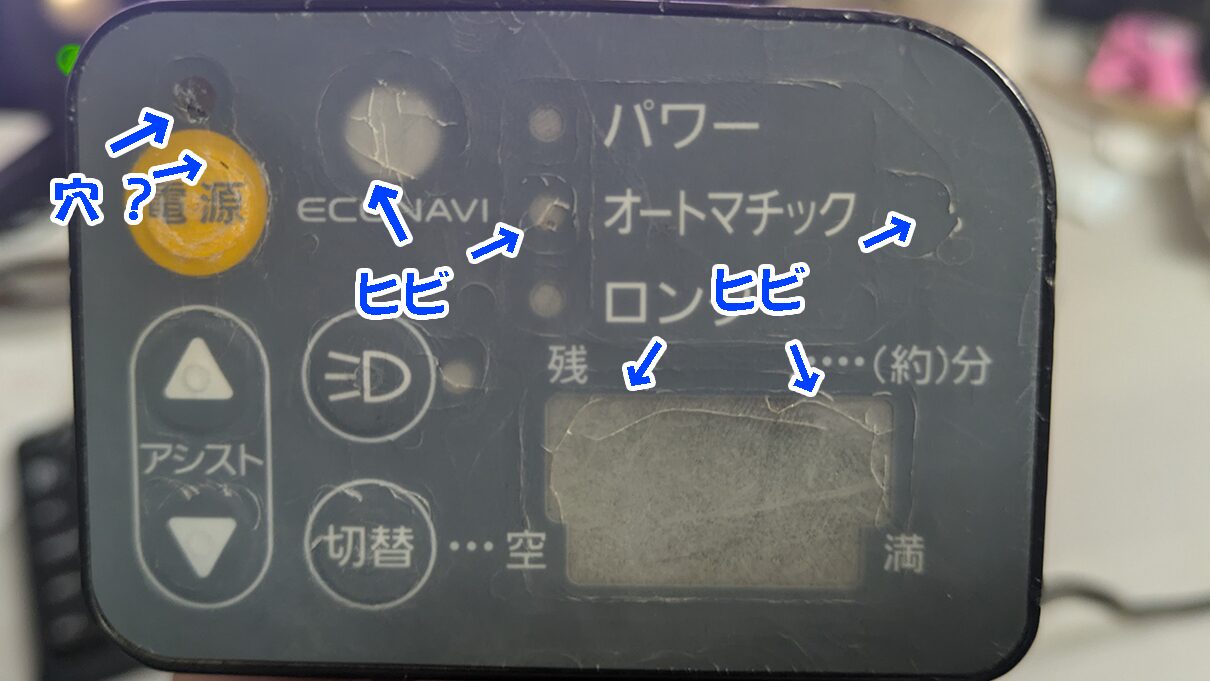

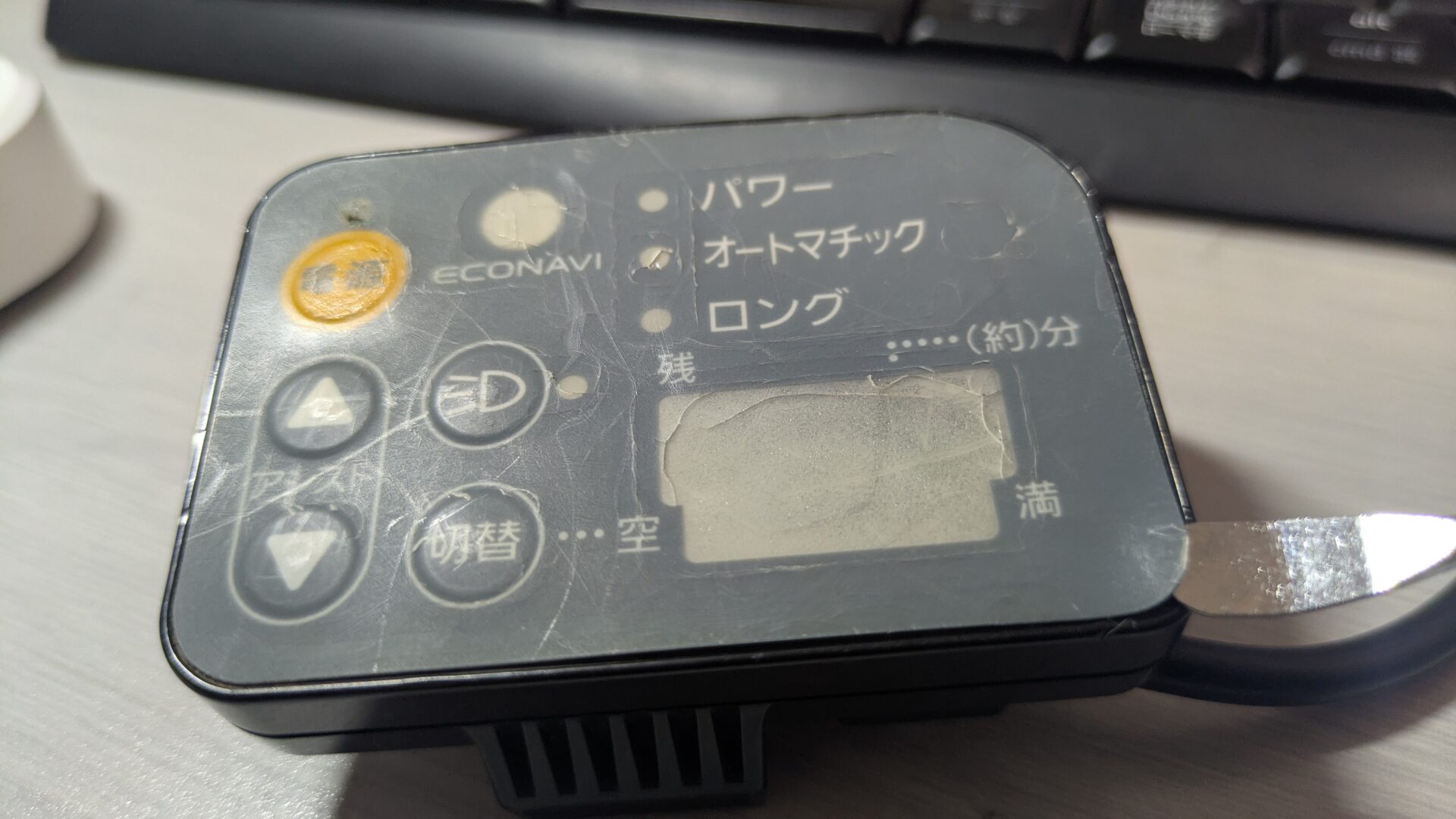

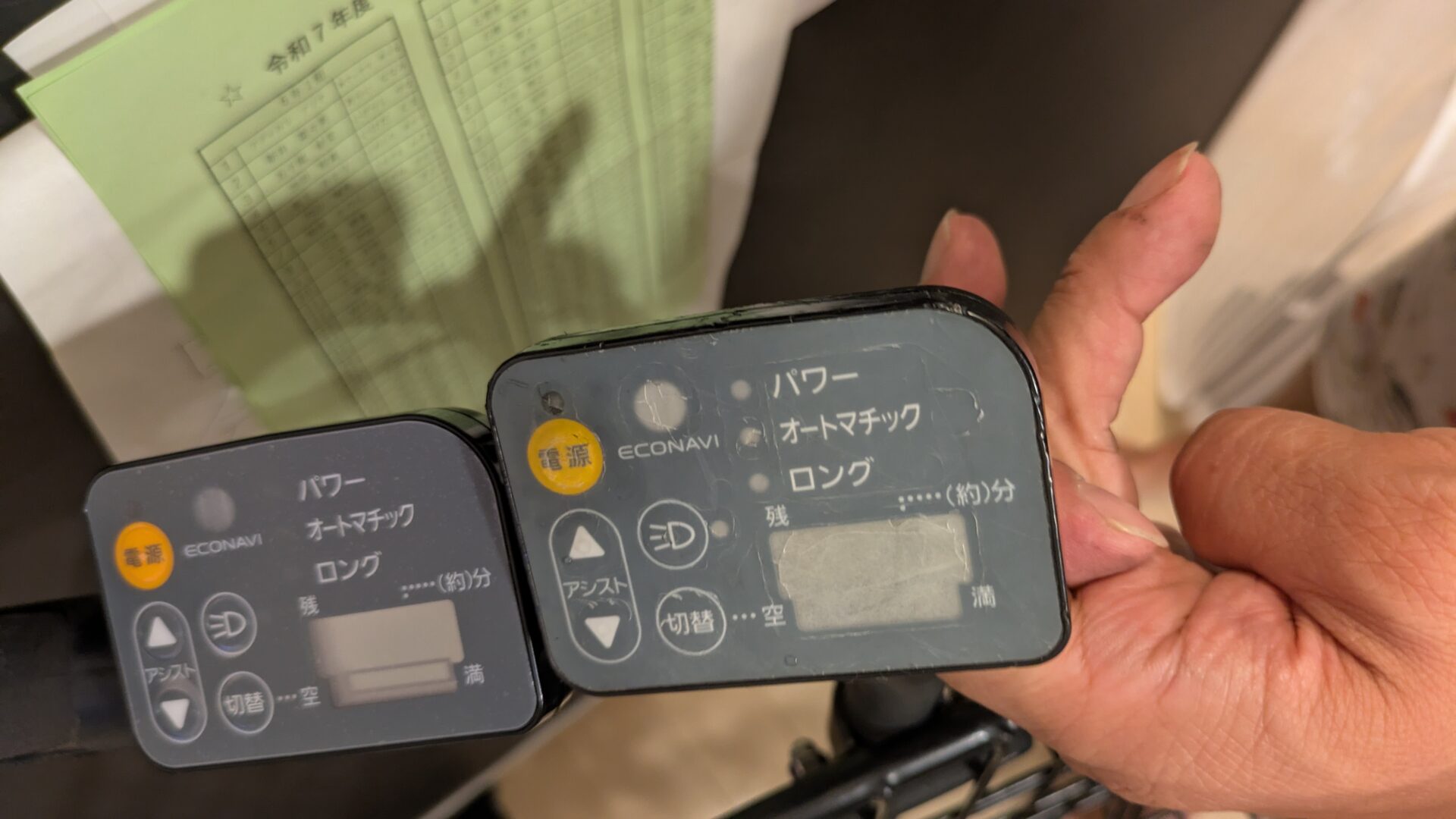

新旧を比較すると一目瞭然。
・表面にヒビ割れ
・液晶が見づらい
実は数日前、妻が
👉 シリコンカバーを外して捨てていた
とのこと。
おそらく、
👉 ヒビ → 雨水侵入 → 故障
という流れ。

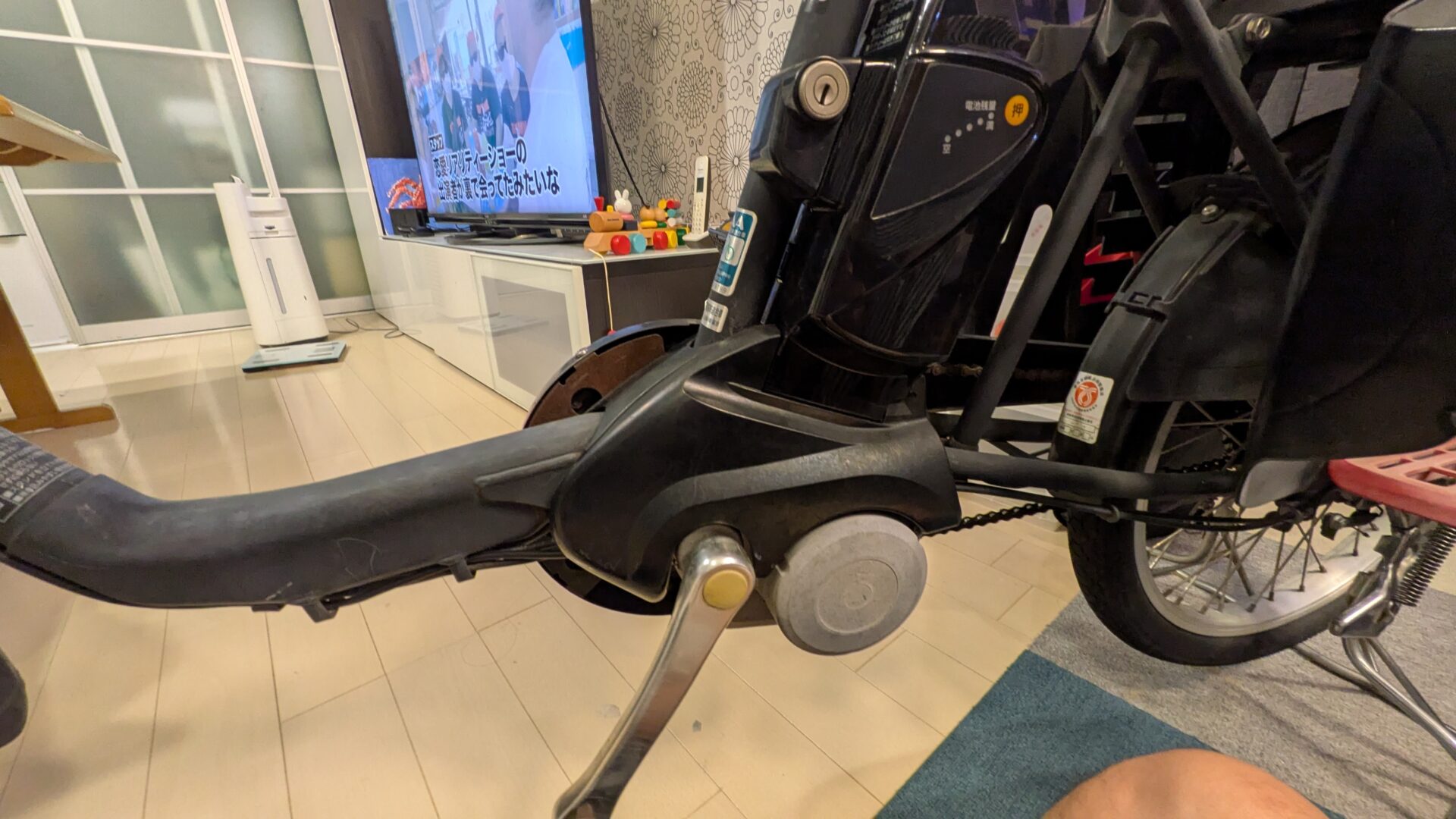

手元スイッチ交換手順｜作業は意外と簡単
外は暑いので室内作業に変更。

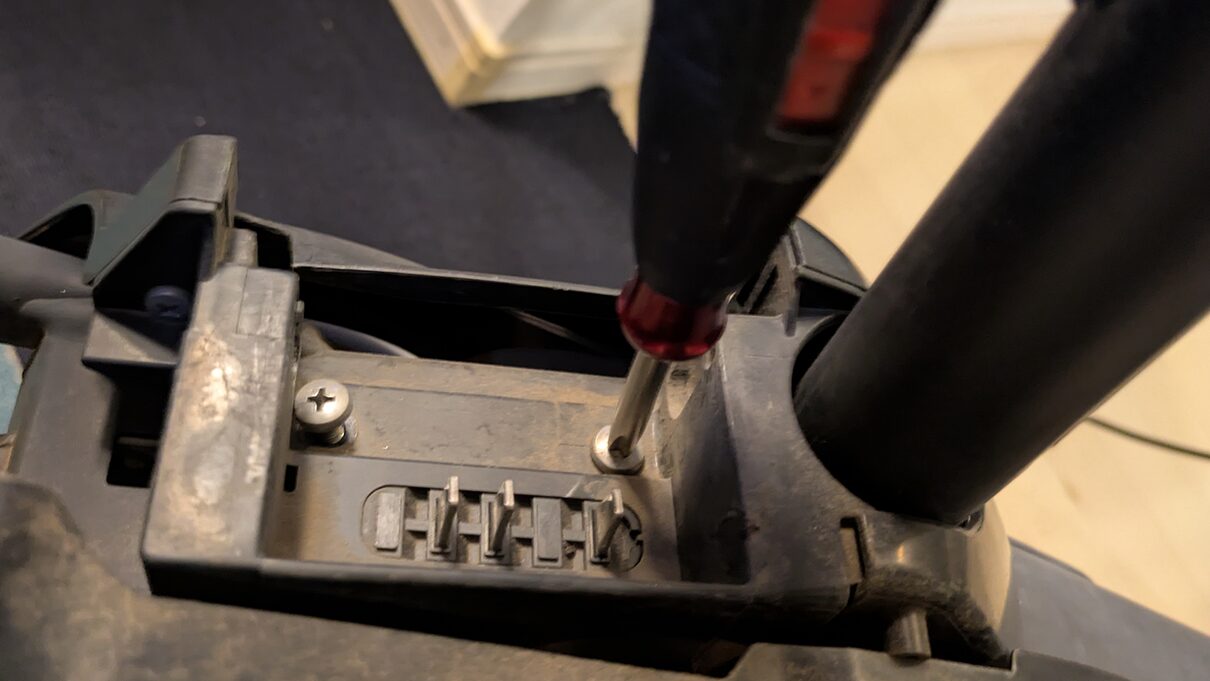

① ネジを外す

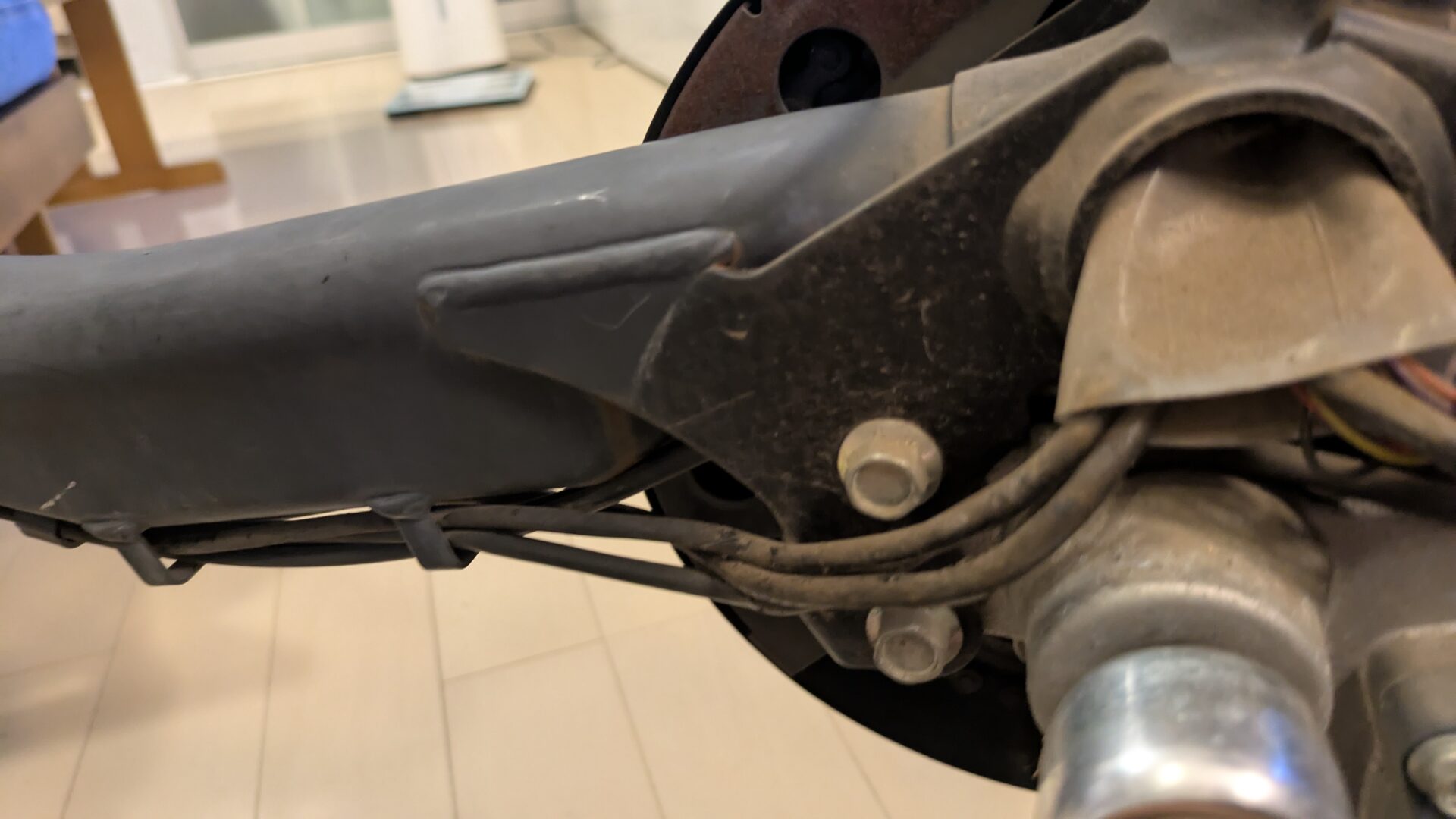

外すネジは2カ所のみ（バッテリー接合部）。

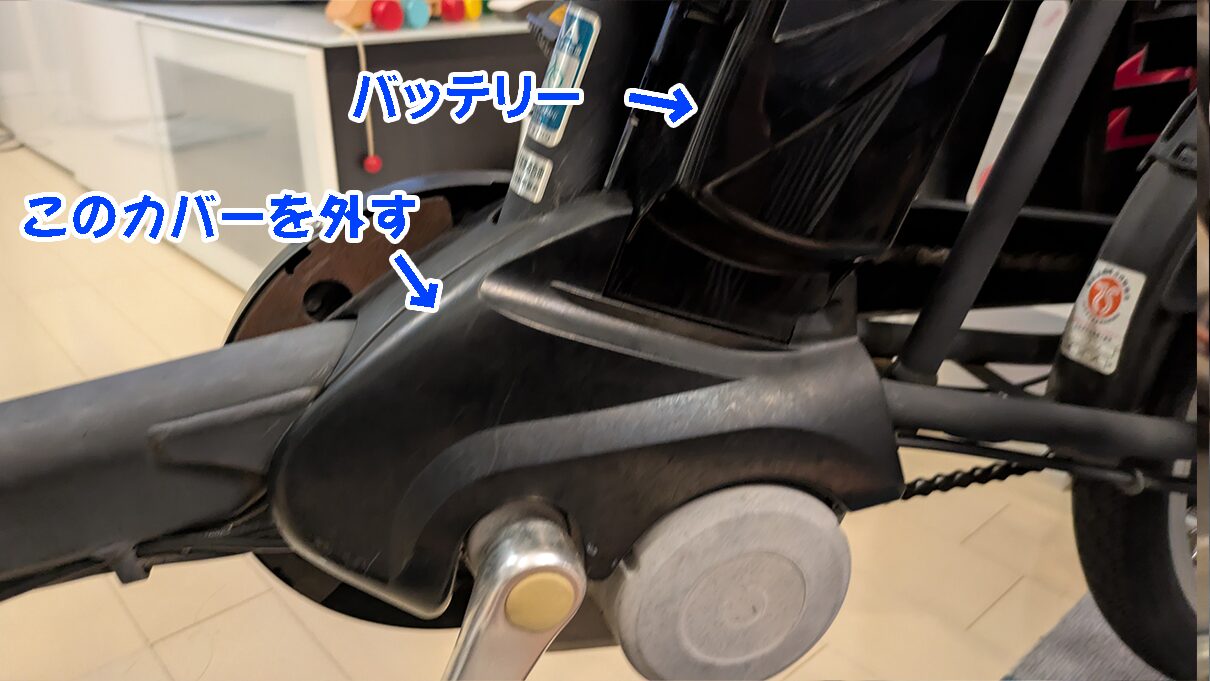

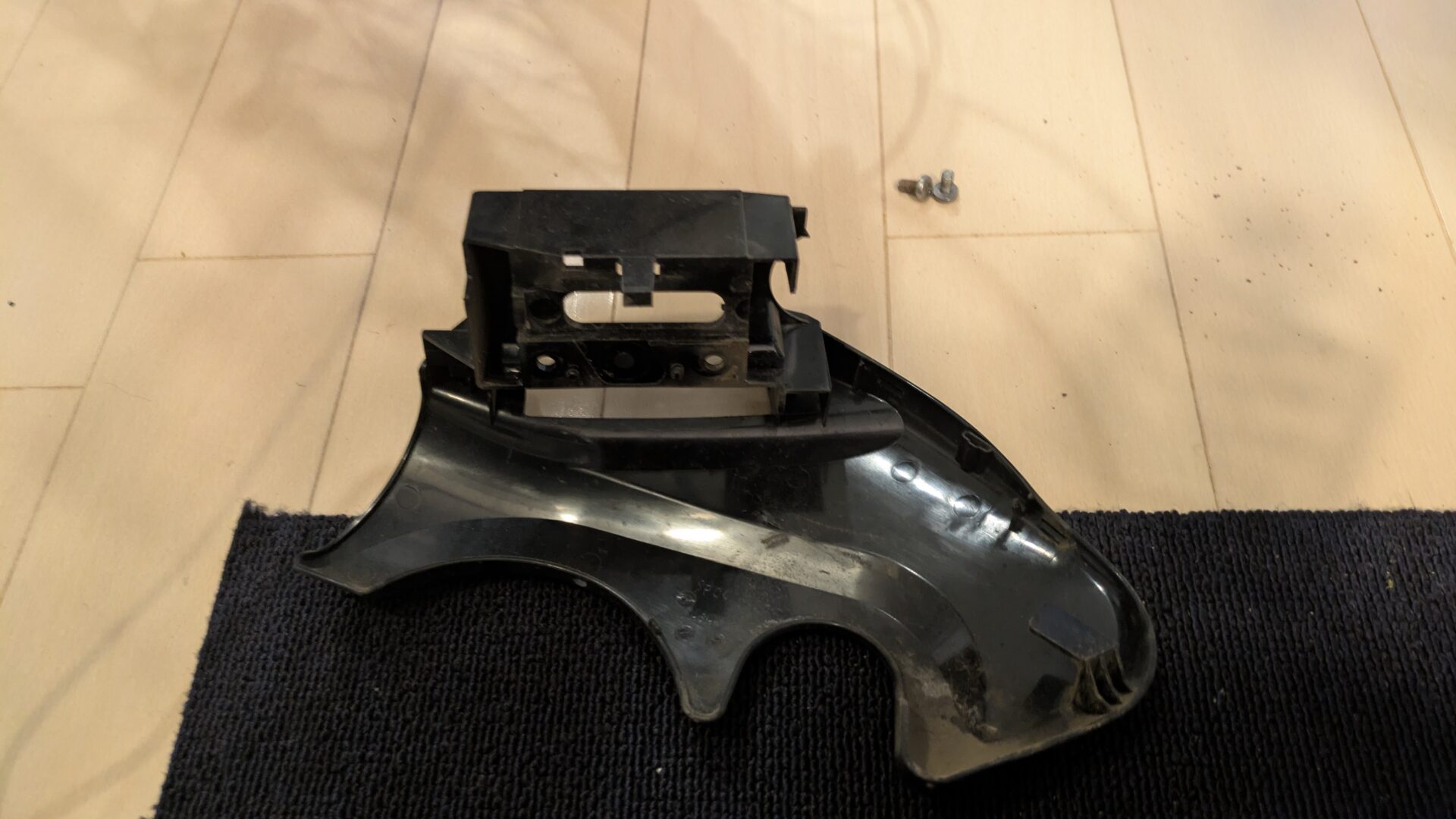

② カバーを外す
樹脂カバーはやや“知恵の輪”構造。
経年劣化で割れやすいので慎重に。
③ 配線を取り出す
コード類はかなり詰め込まれている。
ソフトケースを引き出すと——
👉 ごっそり出てくる
④ カプラを外して交換
旧スイッチから配線を辿り、カプラを外す。
あとは新しいスイッチに差し替え。
コード類が詰め込むような感じで１カ所に纏められていた
塩ビっぽいソフトケースを引き出すとコード類がごっそりと出てくる
⑤ 元に戻して完成
外したパーツを戻して終了。

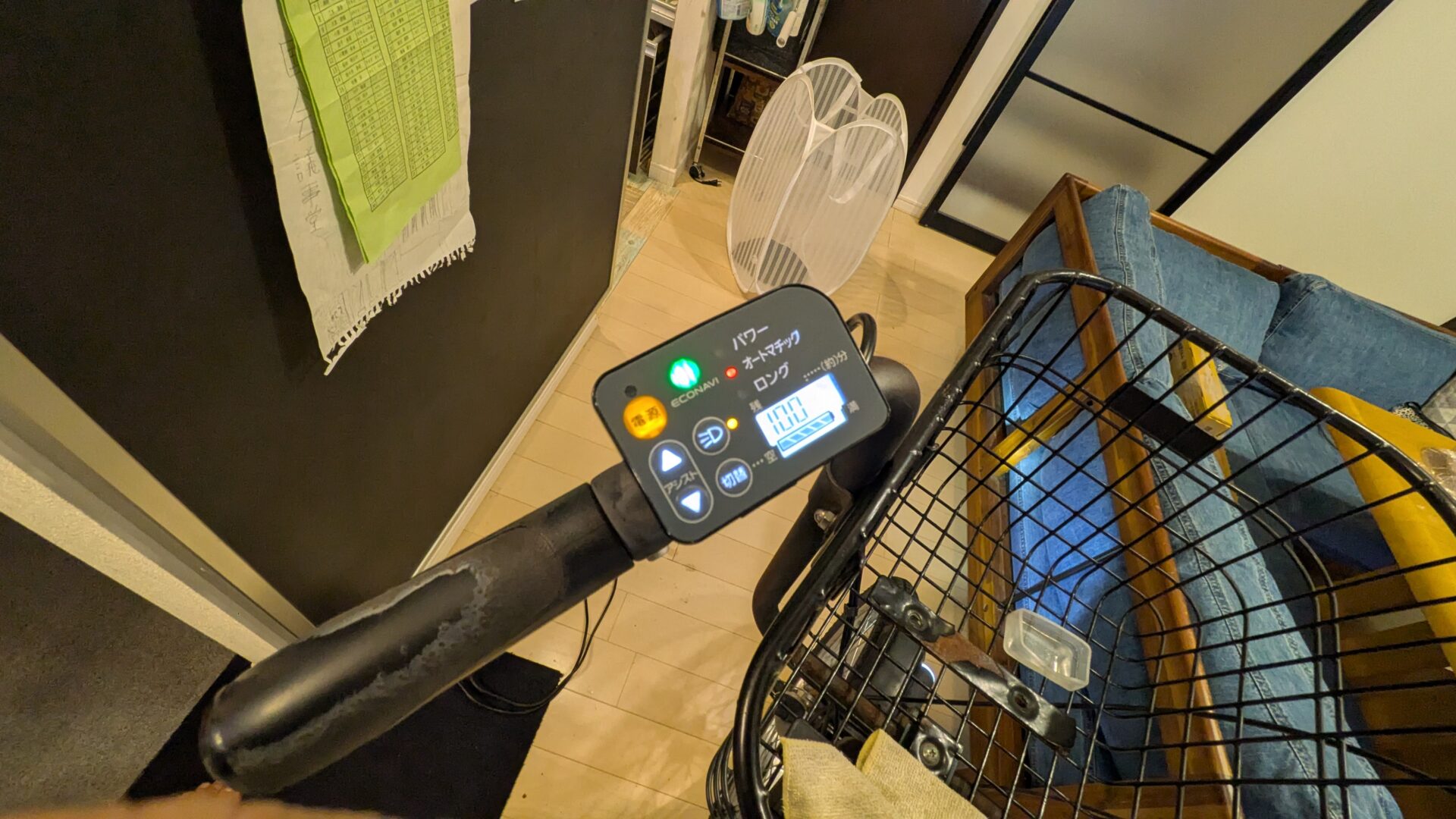

修理結果｜完全復活＆液晶もクッキリ
動作確認——
👉 問題なし
・電源OK
・アシストOK
・液晶くっきり
完全復活。
番外編｜故障スイッチを分解してみた
せっかくなので分解。

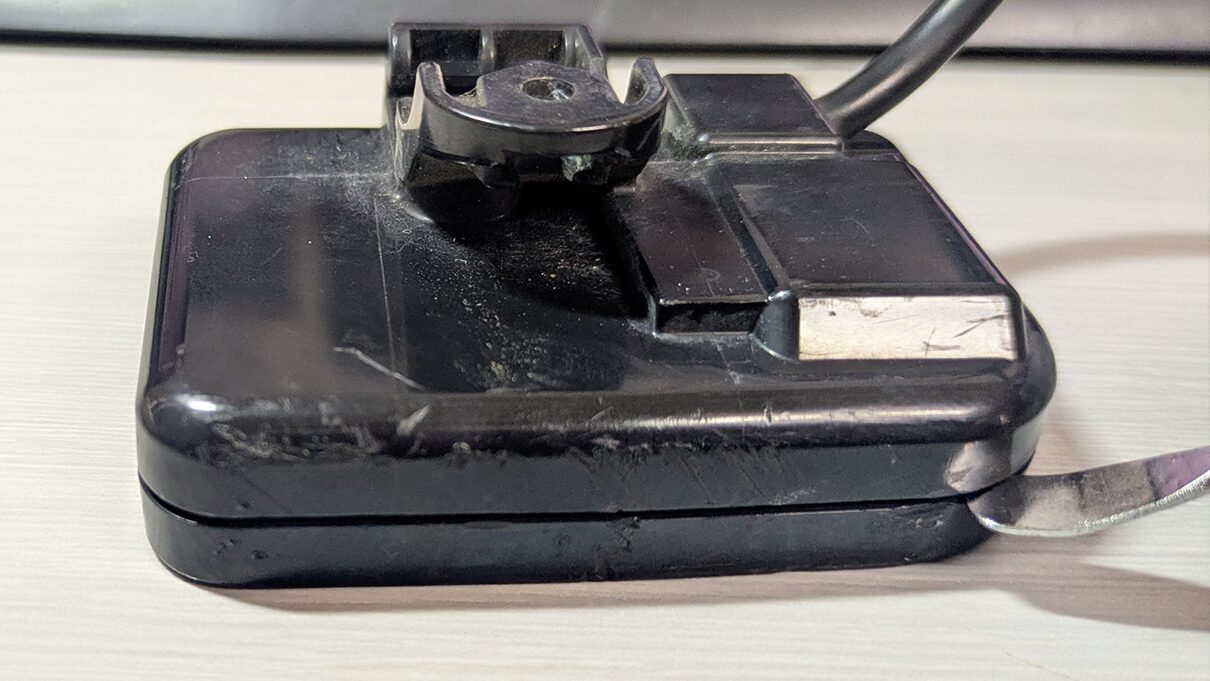

まずはスパッジャーで開けようとするも——
👉 固い。無理。
方針転換。
表面シールから剥がす。

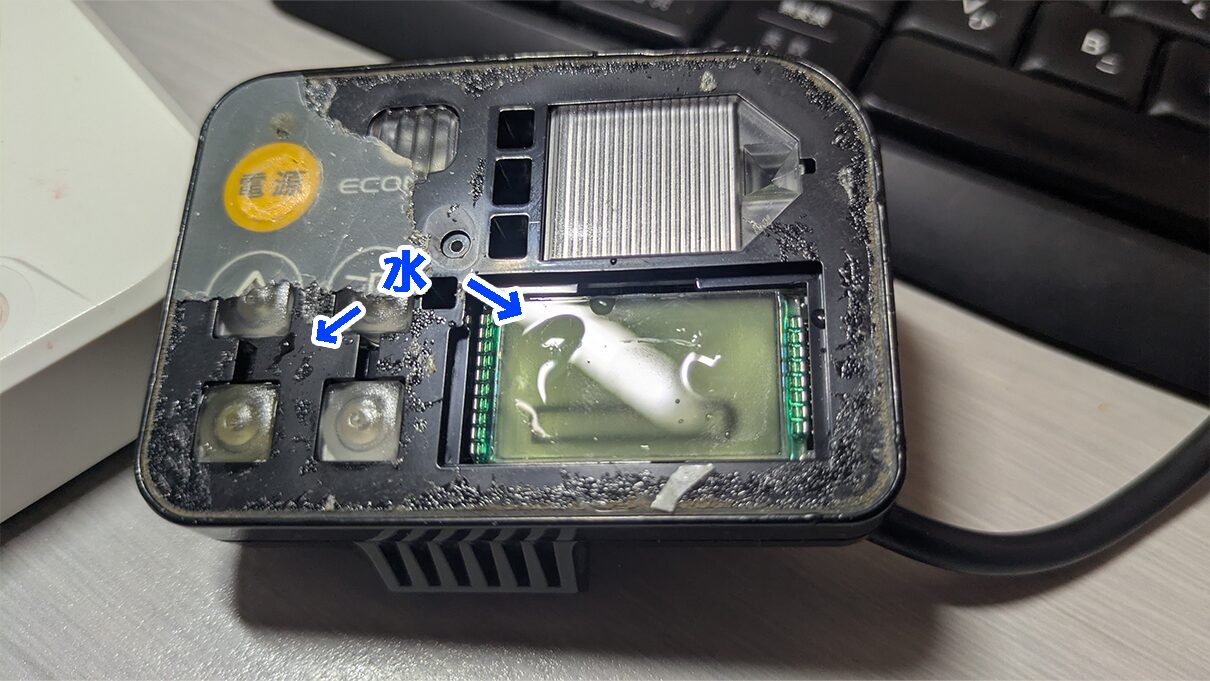

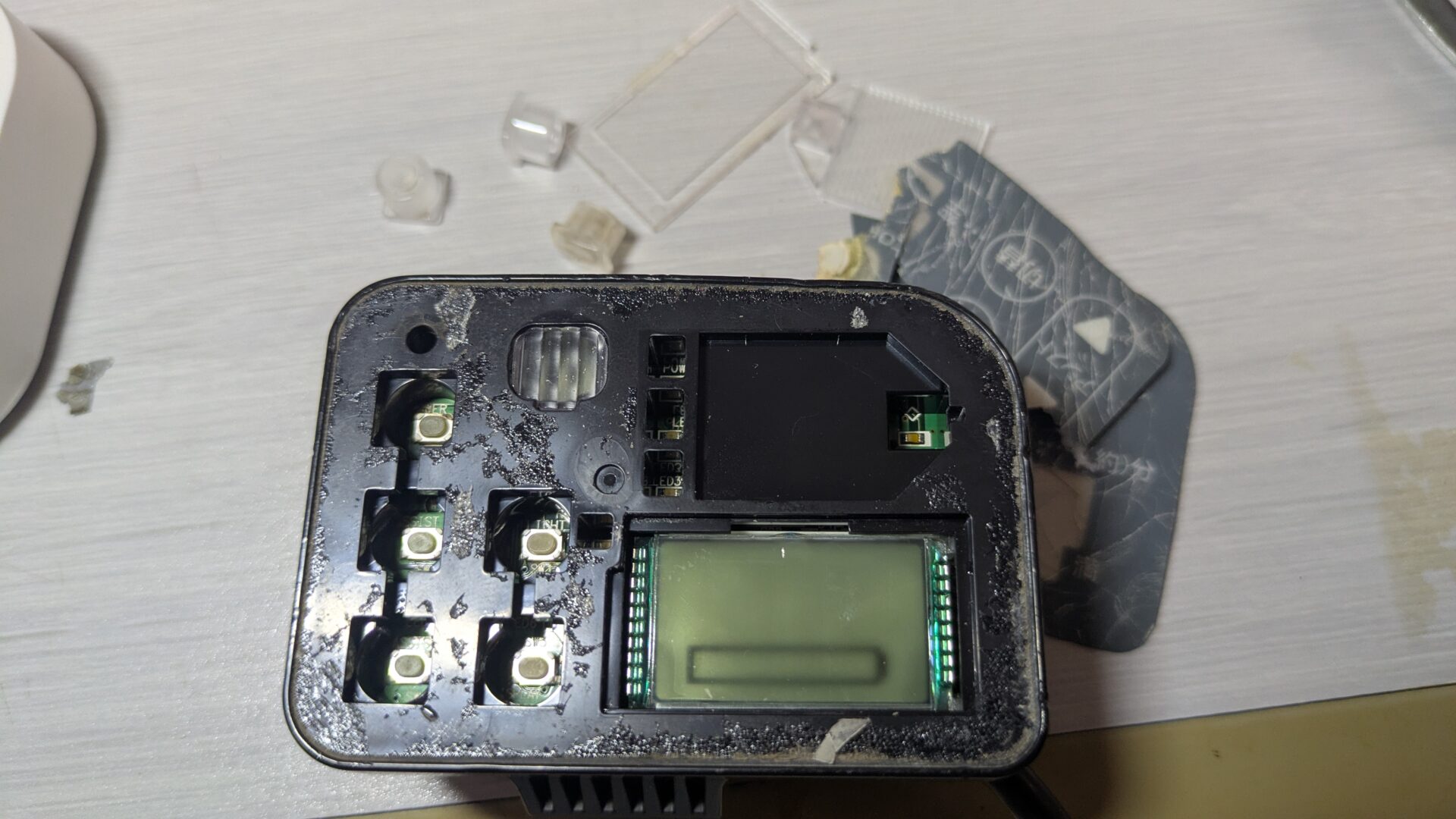

中の状態｜やはり水が侵入していた
剥がしてみると——
👉 水、残ってる
確定。
故障原因＝水没。
まとめ｜電動自転車が動かない原因はスイッチ故障の可能性あり
・電源が入らない場合、手元スイッチ故障を疑う
・「H0」表示はエラーのサイン
・古いモデルは部品入手が困難
・ヤフオクなどで代替調達可能
・水の侵入対策（カバー）は重要
ちなみに——
シリコンカバー、ちゃんと付けましょう。
外して捨てると、こうなる。
